PUCCI^® eco^® SFIORO^® 9l - 4l / 6l - 3l

PER PARETI IN MURATURA - PER WC A PAVIMENTO

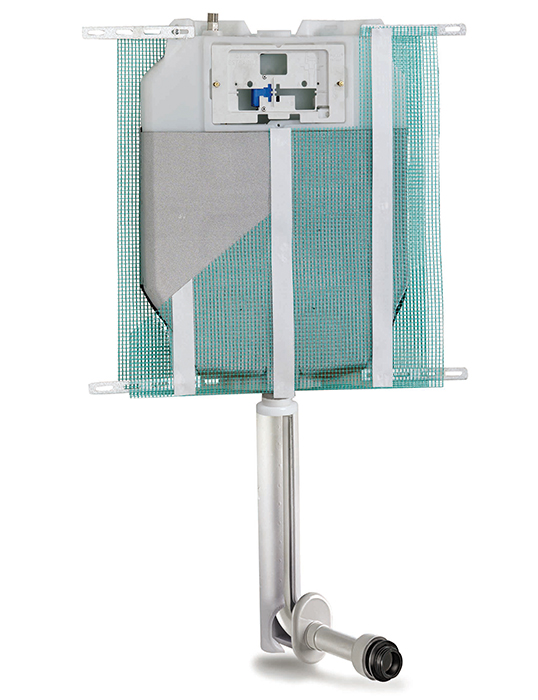

Cassetta incasso Pucci Eco Sfioro 9/4 litri

regolazione tubo di risciacquamento
dopo l'installazione 4 cm(+2 -2 cm)

1415490201

eco^® SFIORO^® 9l – 4l / 6l – 3l
anticondensa

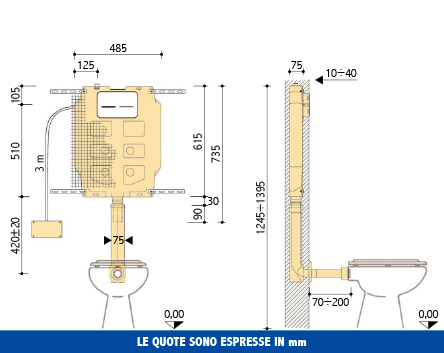

Cassetta incasso Pucci Eco Sfioro 9/4 litri – disegno tecnico con quote

DATI TECNICI

pressione dinamica 0,1-10 bar

temperatura massima dell’acqua 25°C

impostazione predefinita quantità di risciacquo 9-4l

campo di regolazione risciacquo lungo 9-6l

campo di regolazione risciacquo breve 4-3l

CAMPI D’APPLICAZIONE

Per pareti in muratura
Per wc a pavimento
Risciacquo a due quantità 9-4l / 6-3l

CARATTERISTICHE E DOTAZIONE

Cassetta in polietilene spessore 8 cm
Isolata contro la condensa
Rete portaintonaco premontata
Allacciamento idrico dall’alto disassato a sx
Rubinetto di arresto 1/2” con supporto
4 staffe sostegno con viti per fissaggio cassetta
Tubo di risciacquamento 35 x 11 cm regolabile in altezza (+2-2 cm)
Coppelle di protezione e tappo per la regolazione del tubo di risciacquamento
Rosone eccentrico e cannotto 22 cm
Morsetto combinato Ø 48-58 mm con coprimorsetto
Manicotto aumento da Ø 40 a Ø 45 mm con OR 143 e morsetto Ø 55-44 mm
Confezione lubrificante per guarnizioni
Protezione per sportello e particolari interni

Alimentatore 220 VAC - 12 VDC con cavo da 3 m e connettore
Servo comando frontale con risciacquo a due quantità
Scatola incasso e guaina 3 m
