PUCCI^® eco^® SFIORO^® 9l - 4l / 6l - 3l
MONTAGGIO RAPIDO^®

PER PARETI IN MURATURA O DAVANTI ALLE STESSE - PER WC SOSPESO

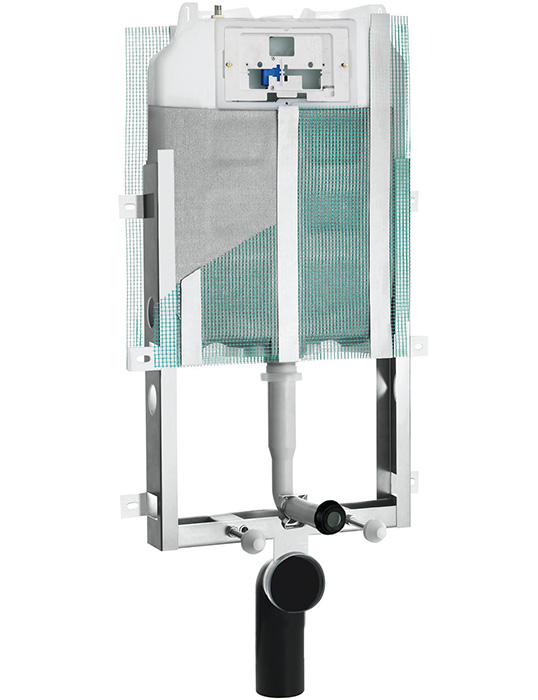

Cassetta incasso Pucci Eco Sfioro 9/4 litri

1422490201

eco^® SFIORO^® 9l – 4l / 6l – 3l
anticondensa

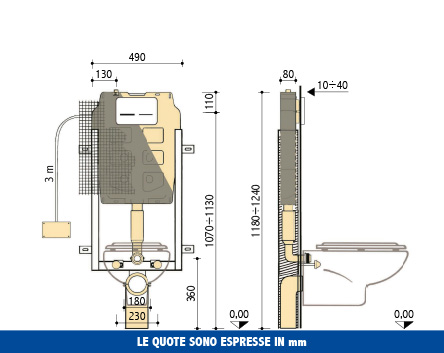

Cassetta incasso Pucci Eco Sfioro 9/4 litri – disegno tecnico con quote

DATI TECNICI

pressione dinamica 0,1-10 bar

temperatura massima dell’acqua 25°C

impostazione predefinita quantità di risciacquo 9-4l

campo di regolazione risciacquo lungo 9-6l

campo di regolazione risciacquo breve 4-3l

Ricambi Accessori Sostegni sanitari

CAMPI D’APPLICAZIONE

Per pareti in muratura
Applicazione davanti a pareti ad altezza parziale o totale
Per wc sospeso
Risciacquo a due quantità 9-4l / 6-3l

CARATTERISTICHE E DOTAZIONE

Cassetta in polietilene spessore 8 cm
Isolata contro la condensa
Rete portaintonaco premontata
Allacciamento idrico dall’alto disassato a sx
Rubinetto di arresto 1/2” con supporto
Tubo di risciacquamento 23 x 25 cm con tappo di protezione
Tampone in gomma Ø 60-40 mm
Manicotto aumento da Ø 40 a Ø 45 mm con OR 143 e morsetto Ø 55-44 mm
Confezione lubrificante per guarnizioni
Protezione per sportello e particolari interni

Alimentatore 220 VAC - 12 VDC con cavo da 3 m e connettore
Servo comando frontale con risciacquo a due quantità
Scatola incasso e guaina 3 m

Telaio verniciato a polvere con sei piattine di fissaggio deformabili
Interasse fori di fissaggio vaso 180/230 mm
2 barre filettate M12 con dadi per fissaggio vaso
Collare per curva di scarico a scatto Ø 90 mm
Curva di scarico in PE Ø 90 mm con guarnizione
Tappo di protezione Ø 90 mm
Manicotto prolungato Ø 90 mm con guarnizione
2 rondelle con cannottino eccentrico regolazione sanitario
2 cappucci di protezione
Materiale di fissaggio, staffe e tasselli
