PUCCI^® SARA 9l MODULO

PER INSTALLAZIONE DAVANTI A PARETI IN MURATURA O PARETI LEGGERE IN CARTONGESSO-PER WC SOSPESO

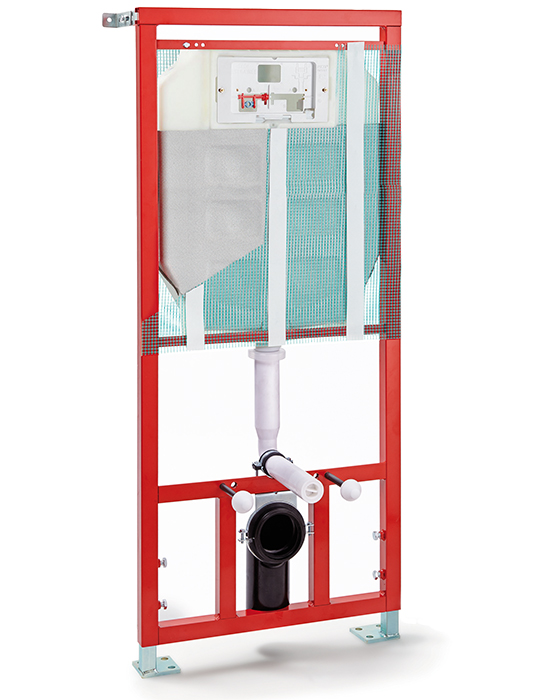

Cassetta incasso Pucci SARA 9 litri Modulo

1323000201

SARA 9l
anticondensa

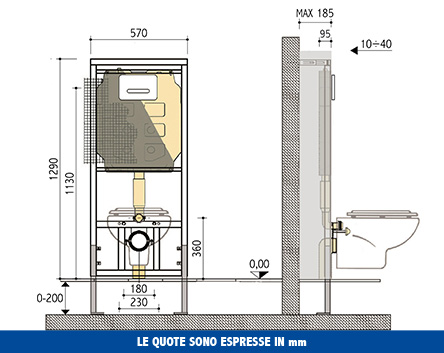

Cassetta incasso Pucci SARA 9 litri Modulo – disegno tecnico con quote

DATI TECNICI

pressione dinamica 0,1-10 bar

temperatura massima dell’acqua 25°C

impostazione predefinita quantità di risciacquo 9l

campo di regolazione risciacquo 6l

Ricambi Accessori Sostegni sanitari

CAMPI D’APPLICAZIONE

Davanti a pareti in muratura ad altezza parziale o totale
Pareti leggere in cartongesso
Per wc sospeso
Risciacquo a una quantità anche a scarico parziale

CARATTERISTICHE E DOTAZIONE

Cassetta in polietilene spessore 8 cm
Isolata contro la condensa
Rete portaintonaco premontata
Comando frontale con risciacquo a una quantità anche a scarico parziale
Allacciamento idrico dall’alto disassato a sx
Rubinetto di arresto 1/2” con supporto
Tubo di risciacquamento 23 x 25 cm con tappo di protezione
Tampone in gomma Ø 60-40 mm
Manicotto aumento da Ø 40 a Ø 45 mm con OR 143 e morsetto Ø 55-44 mm
Confezione lubrificante per guarnizioni
Protezione per sportello e particolari interni

Telaio autoportante verniciato a polvere
Larghezza del profilo del telaio 35 mm
Interasse fori di fissaggio vaso 180 e 230 mm
2 barre filettate M12 con dadi per fissaggio vaso
Piastre di base zincate da tassellare regolabili da 0 a 200 mm
Piastre di base girevoli
Collare di riduzione Ø 110-90 mm
Curva di scarico in PE Ø 90 mm con guarnizione
Tappo di protezione Ø 90 mm
Manicotto prolungato Ø 90 mm con guarnizione
2 rondelle con cannottino eccentrico regolazione vaso
2 cappucci di protezione
Materiale di fissaggio, staffe e tasselli
