PUCCI^® eco^® MATIC 6l - 3l MONTAGGIO RAPIDO^®

PER PARETI IN MURATURA O DAVANTI ALLE STESSE - PER WC SOSPESO

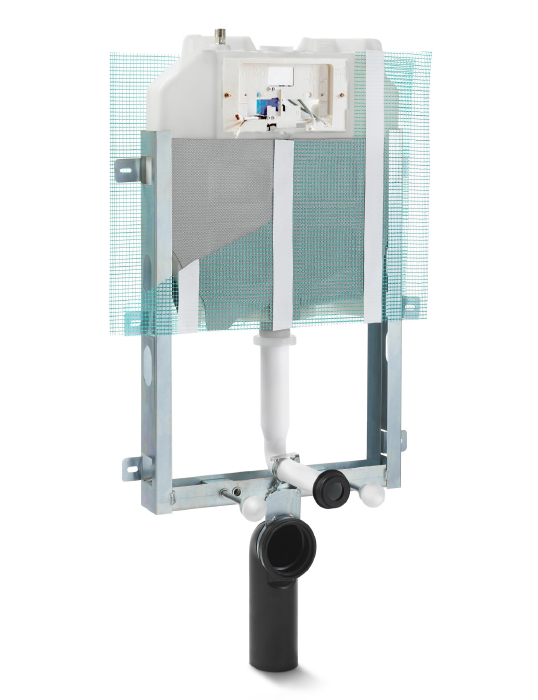

Cassetta incasso Pucci Eco Matic 6/3 litri Montaggio Rapido

2322360203

eco^® MATIC 6l - 3l
anticondensa

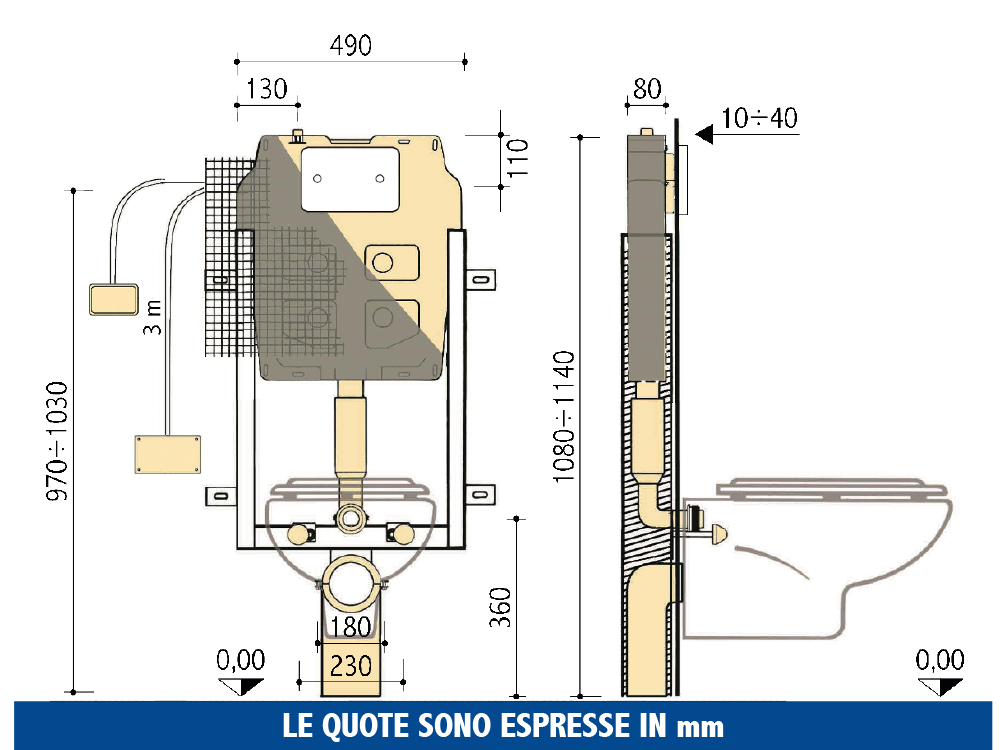

Cassetta incasso Pucci Eco Matic 6/3 litri Montaggio Rapido – disegno tecnico con quote

DATI TECNICI

pressione dinamica 0,1-10 bar

temperatura massima dell’acqua 25°C

impostazione predefinita quantità di risciacquo 6l - 3l

Cassetta incasso Pucci Eco Matic 6/3 litri Montaggio Rapido

Ricambi Accessori Pulsanti - Placche Sostegni sanitari

CAMPI D’APPLICAZIONE

Per pareti in muratura
Applicazione davanti a pareti ad altezza parziale o totale
Per wc sospeso
Risciacquo a due quantità 6l - 3l

CARATTERISTICHE E DOTAZIONE

Cassetta in polietilene spessore 8 cm
Isolata contro la condensa
Rete portaintonaco premontata
Allacciamento idrico dall’alto disassato a sx
Rubinetto di arresto 1/2” con supporto
Tubo di risciacquamento 25 x 25 cm con tappo di protezione
Tampone in gomma Ø 60-40 mm
Manicotto aumento da Ø 40 a Ø 45 mm con OR 143 e morsetto Ø 55-44 mm
Confezione lubrificante per guarnizioni
Protezione per sportello e particolari interni

Alimentatore 220 VAC - 12 VDC con cavo da 3 m e connettore
Servo comando frontale con risciacquo a due quantità
Scatola incasso e guaina 3 m
Scatola incasso 503 e guaina 1,5 m

Telaio verniciato a polvere con sei piattine di fissaggio deformabili
Interasse fori di fissaggio vaso 180/230 mm
2 barre filettate M12 con dadi per fissaggio vaso
Collare per curva di scarico a scatto Ø 90 mm
Curva di scarico in PE Ø 90 mm con guarnizione
Tappo di protezione Ø 90 mm
Manicotto prolungato Ø 90 mm con guarnizione
2 rondelle con cannottino eccentrico regolazione sanitario
2 cappucci di protezione
Materiale di fissaggio, staffe e tasselli
